Dây nhảy quang MPO/MTP là một trong những bước tiến công nghệ quan trọng nhất trong việc giải quyết bài toán băng thông và không gian cho các hệ thống mạng hiện đại. Dưới đây là tổng hợp toàn diện thông tin về loại dây nhảy quang đặc biệt này.
1. Dây nhảy quang MPO/MTP là gì?

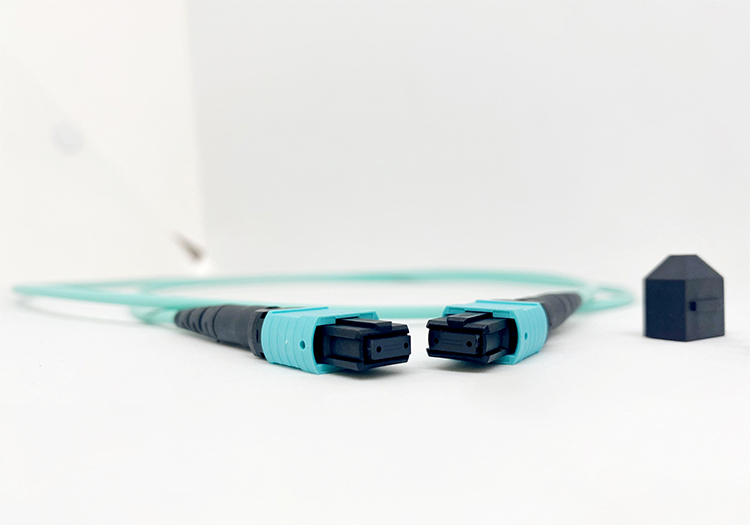

Dây nhảy quang MPO/MTP là loại dây nhảy chứa nhiều sợi quang bên trong một lõi cáp đơn duy nhất và kết thúc bằng đầu nối đa sợi (Multi-Fiber).
Thay vì sử dụng các đầu nối truyền thống như LC, SC hay FC (vốn chỉ truyền nhận trên 1 hoặc 2 sợi quang), một đầu nối MPO/MTP có thể tích hợp từ 8, 12, 16, 24 cho đến 72, 144 sợi quang trên một diện tích bề mặt cực kỳ nhỏ gọn.
Phân biệt MPO và MTP:
-
MPO (Multi-Fiber Push-on): Là chuẩn đầu nối công nghiệp chung được định nghĩa bởi tiêu chuẩn quốc tế IEC 61754-7 và TIA-604-5.
-
MTP (Multi-Fiber Termination Push-on): Là thương hiệu đầu nối MPO cao cấp được đăng ký độc quyền bởi tập đoàn US Conec (Mỹ). MTP là phiên bản cải tiến của MPO với cấu trúc cơ học được tối ưu hóa, giúp giảm độ suy hao tín hiệu (Insertion Loss) và có độ bền vượt trội hơn đầu nối MPO thông thường. MTP hoàn toàn tương thích ngược với các hệ thống MPO.
2. Tại sao nên sử dụng MPO/MTP trong hệ thống mật độ cao?
Trong các Trung tâm dữ liệu (Data Center), phòng máy chủ (Server Room), hay mạng trục (Backbone) hiện nay, nhu cầu truyền tải dữ liệu đã nâng từ 10G lên 40G, 100G, 400G và thậm chí là 800G. Dây nhảy MPO/MTP trở thành lựa chọn bắt buộc nhờ các lý do sau:
-
Tối ưu hóa không gian (Mật độ cực cao): Thử tưởng tượng bạn cần kết nối 12 sợi quang. Nếu dùng chuẩn LC thông thường, bạn cần tới 6 dây nhảy đôi (Duplex) và một không gian cắm khá lớn trên Patch Panel. Với MPO/MTP, bạn chỉ cần đúng 1 sợi dây duy nhất. Điều này giúp giải phóng không gian tủ Rack lên đến 70-80%.
-
Hỗ trợ băng thông siêu lớn: Các module quang tốc độ cao (như QSFP+, QSFP28, QSFP-DD) sử dụng công nghệ truyền dẫn song song. Ví dụ: Module 40G/100G cần 8 hoặc 12 sợi quang để truyền nhận cùng lúc. Đầu nối MPO/MTP cắm trực tiếp vào các module này một cách hoàn hảo.
-
Triển khai thần tốc, giảm chi phí nhân công: Dây nhảy MPO/MTP được bấm sẵn đầu cố định tại nhà máy (Plug-and-Play) và đã được kiểm tra kỹ lưỡng bằng máy đo chuyên dụng. Kỹ sư tại công trường chỉ cần cắm vào là chạy, không mất thời gian hàn nối (splicing) thủ công từng sợi, giảm thiểu rủi ro lỗi kỹ thuật.
Cải thiện lưu thông không khí (Giải nhiệt hệ thống): Việc bó hàng nghìn sợi cáp LC/SC truyền thống lại với nhau sẽ tạo ra các "bức tường cáp" cản trở luồng gió làm mát của điều hòa trung tâm dữ liệu. Cáp MPO/MTP có đường kính siêu nhỏ giúp tủ Rack thông thoáng, tối ưu hóa hệ thống tản nhiệt và tiết kiệm điện năng.
| Loại cáp |
Đặc điểm cấu tạo |
Ứng dụng phổ biến |
|
Cáp Trung Kế
(Trunk Cable)
|
Cả 2 đầu dây đều là đầu nối MPO hoặc MTP. Số lõi thường từ 12 đến 144 sợi. |
Kết nối trục chính (Backbone) giữa các tủ Rack, kết nối trực tiếp các switch tốc độ cao (ví dụ: 100G sang 100G). |
|
Cáp Chuyển Đổi / Rẽ Nhánh
(Breakout / Harness Cable)
|
1 đầu là MPO/MTP, đầu còn lại được tách ra thành các đầu nối đơn như LC, SC, hoặc FC (thường là đầu LC Duplex). |
Kết nối từ một cổng tốc độ cao phân tách ra các cổng tốc độ thấp hơn (ví dụ: Chia 1 cổng 40G thành 4 cổng 10G, hoặc 100G thành 4 cổng 25G). |
|
Cáp Chuyển Đổi MPO
(Conversion Cable)
|
Cả 2 đầu đều là MPO/MTP nhưng có cấu trúc lõi khác nhau (Ví dụ: 1 đầu 24 sợi chia thành 2 đầu 12 sợi). |
Sử dụng để liên kết và chuyển đổi giữa các kiến trúc mạng có số lượng luồng truyền dẫn khác nhau. |
