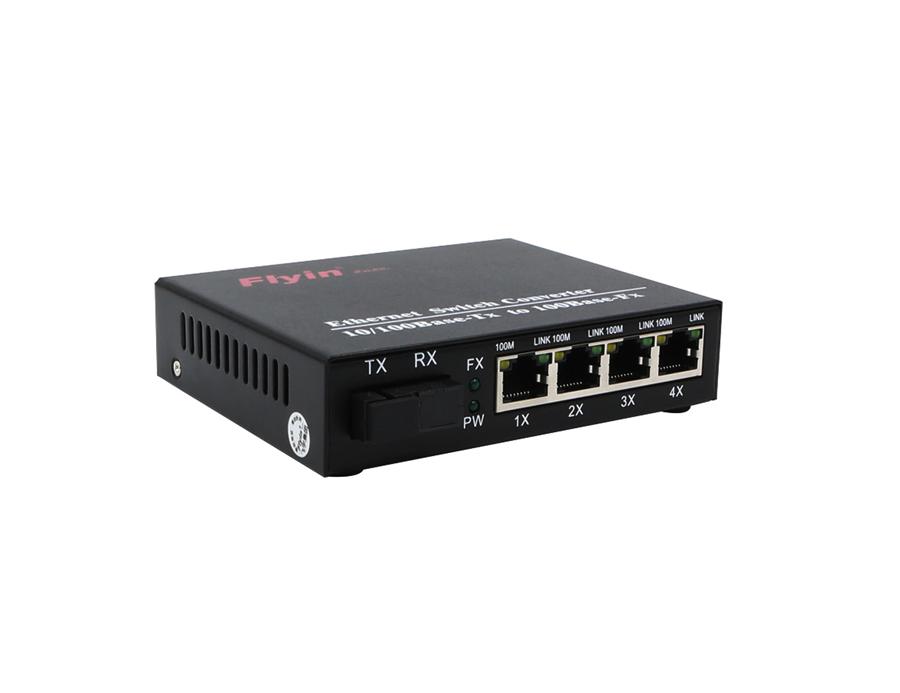

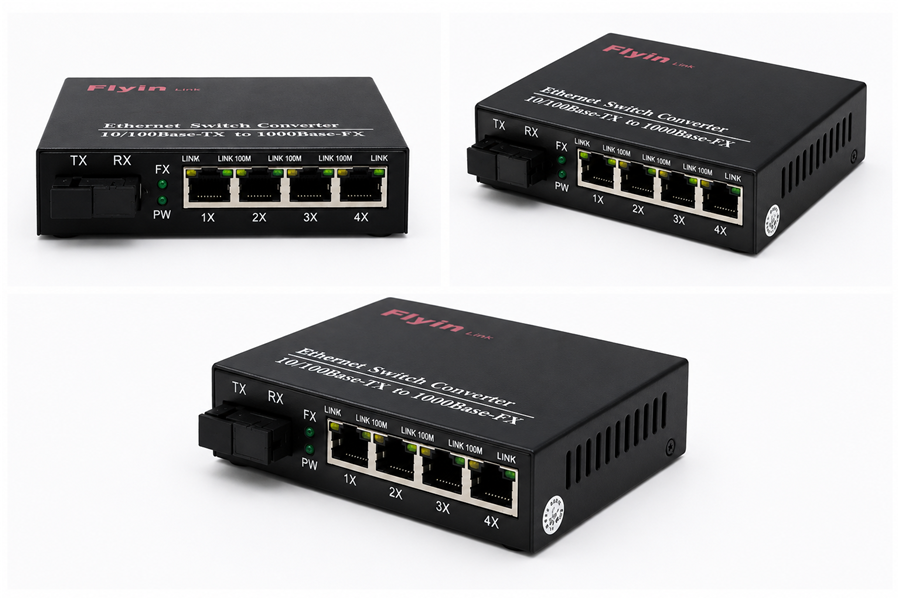

Bộ Chuyển Đổi Quang Điện FLY-1F4TC-SWDXG 1000Mbps SC Single Mode 1 Cổng Quang 4 Cổng LAN RJ45 Chính Hãng
Bộ chuyển đổi quang điện FLY-1F4TC-SWDXG – Giải pháp mở rộng mạng quang Gigabit ổn định
Bộ chuyển đổi quang điện FLY-1F4TC-SWDXG là thiết bị Media Converter Gigabit giúp chuyển đổi tín hiệu từ cáp quang sang cáp mạng Ethernet và ngược lại. Thiết bị sử dụng 1 cổng quang SC Single Mode sợi đôi (Dual Fiber) kết hợp 4 cổng LAN RJ45 10/100/1000Mbps, mang đến khả năng mở rộng hệ thống mạng với tốc độ Gigabit ổn định, khoảng cách truyền dẫn xa và chống nhiễu hiệu quả.
Sản phẩm phù hợp để triển khai trong các hệ thống camera IP, mạng LAN doanh nghiệp, trường học, bệnh viện, nhà máy, khu công nghiệp, khách sạn, trung tâm dữ liệu và các công trình yêu cầu kết nối mạng tốc độ cao qua cáp quang.
Với thiết kế nhỏ gọn, vỏ kim loại chắc chắn, khả năng hoạt động liên tục 24/7 cùng cơ chế Plug & Play không cần cấu hình, FLY-1F4TC-SWDXG giúp tiết kiệm thời gian lắp đặt và chi phí đầu tư cho hệ thống mạng.
Ưu điểm nổi bật của Bộ chuyển đổi quang điện FLY-1F4TC-SWDXG
- Chuẩn truyền Gigabit 10/100/1000Mbps tốc độ cao.
- 01 cổng quang SC Single Mode sợi đôi truyền xa, tín hiệu ổn định.
- 04 cổng LAN RJ45 Gigabit kết nối đồng thời nhiều thiết bị.
- Hỗ trợ tự động nhận tốc độ 10/100/1000Mbps.
- Auto MDI/MDIX, không cần phân biệt cáp thẳng hoặc cáp chéo.
- Tương thích chuẩn IEEE 802.3, IEEE 802.3u và IEEE 802.3ab.
- Hỗ trợ truyền dữ liệu liên tục, độ trễ thấp.
- Chống nhiễu điện từ tốt nhờ truyền dẫn bằng cáp quang.
- Đèn LED hiển thị trạng thái nguồn, kết nối quang và LAN.
- Thiết kế vỏ kim loại tản nhiệt tốt, hoạt động ổn định 24/7.
- Cài đặt đơn giản theo cơ chế Plug & Play.
Thông số kỹ thuật
| Thông số |
Chi tiết |
| Model |
FLY-1F4TC-SWDXG |
| Loại thiết bị |
Bộ chuyển đổi quang điện (Media Converter) |
| Cổng quang |
01 cổng SC |
| Chuẩn quang |
Single Mode - Dual Fiber (Sợi đôi) |
| Bước sóng |
TX 1310nm / RX 1550nm hoặc theo phiên bản |
| Tốc độ truyền |
10/100/1000Mbps |
| Cổng LAN |
04 x RJ45 Gigabit |
| Chuẩn Ethernet |
IEEE802.3 / IEEE802.3u / IEEE802.3ab |
| Chế độ làm việc |
Full Duplex / Half Duplex |
| Auto Negotiation |
Có |
| Auto MDI/MDIX |
Có |
| Khoảng cách truyền quang |
Lên tới 20km (Single Mode) |
| Đèn LED |
Power, Fiber Link, LAN Link/ACT |
| Nguồn cấp |
DC 5V |
| Chất liệu |
Vỏ kim loại |
| Nhiệt độ hoạt động |
0°C ~ 50°C |
Khoảng cách truyền thực tế phụ thuộc vào module quang và chất lượng tuyến cáp quang sử dụng.
Ứng dụng của FLY-1F4TC-SWDXG
Thiết bị được sử dụng rộng rãi trong nhiều hệ thống mạng:
- Hệ thống camera IP giám sát.
- Kết nối mạng giữa các tòa nhà.
- Hệ thống mạng doanh nghiệp.
- Trường học, bệnh viện.
- Nhà máy, khu công nghiệp.
- Trung tâm dữ liệu (Data Center).
- Hệ thống mạng viễn thông.
- Mở rộng mạng LAN qua cáp quang.
- Hệ thống truyền dữ liệu khoảng cách xa.
Hướng dẫn sử dụng
Bước 1: Kết nối nguồn
Cắm nguồn DC 5V vào thiết bị và kiểm tra đèn Power sáng.
Bước 2: Kết nối cáp quang
- Sử dụng cáp quang Single Mode sợi đôi.
- Kết nối đúng chiều TX ↔ RX giữa hai đầu thiết bị.
- Đảm bảo đầu connector SC được vệ sinh sạch trước khi cắm.
Bước 3: Kết nối cáp mạng
- Cắm cáp mạng RJ45 từ Switch, Router, Camera IP hoặc máy tính vào 4 cổng LAN.
- Thiết bị sẽ tự động nhận tốc độ kết nối.
Bước 4: Kiểm tra trạng thái
Quan sát đèn LED:
- Power sáng: thiết bị hoạt động.
- Fiber Link sáng: kết nối quang thành công.
- LAN Link nhấp nháy: đang truyền dữ liệu.

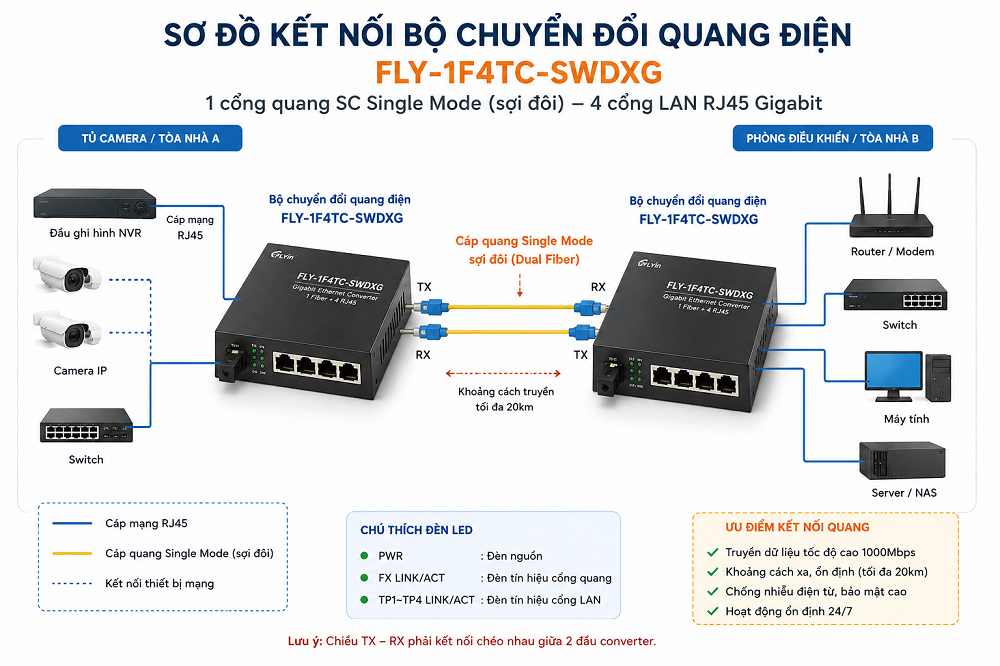

Sơ đồ kết nối
Lưu ý khi sử dụng
- Sử dụng đúng loại cáp quang Single Mode sợi đôi.
- Không bẻ cong hoặc kéo căng cáp quang.
- Giữ đầu connector SC sạch sẽ để hạn chế suy hao tín hiệu.
- Đặt thiết bị ở nơi khô ráo, thoáng mát.
- Sử dụng nguồn điện đúng thông số của nhà sản xuất.
- Không tháo mở thiết bị khi đang cấp nguồn.
